豎向荷載下地基應力分布

地基的變形是由外荷載在地基中產生的應力引起的。我們一般借助于彈性力學公式求解地基中的應力。下面是條形荷載、方形荷載及原型荷載下地基應力分布圖，有利于我們了解地基中的應力分布大小和范圍，從而做好軟土地基的處理。

1.條形豎向荷截下應力分布

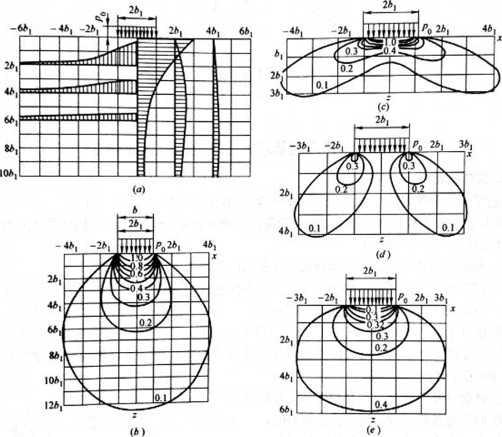

圖2-1所示為條形（一般指長寬比大于10)荷載下地基中應力分布圖。荷載寬度為b（2b1）。由圖2-1(a)和閣2-1(b)可知，豎向應力在荷載底最大，水平范圍可達2b1,，豎向衰減很快，至4b1剩約30%，至12b1剩約10%，故我們通常說條形基礎的受荷區不超過基底下6倍基礎寬深度。水平應力在荷載邊緣外水平方向b1，深度b1處達20%，在荷載邊緣外水平方向3b1，深度2b1處衰減為10%。

圖2-1條形豎向均布荷載作用下地基中的應力分布圖在水平面及深度方向的分布等值線（c）等值線（d）等值線（e）等值線（等值線的數值均以應力與P的比值表示）

2.方形、圓形豎向荷載下應力分布

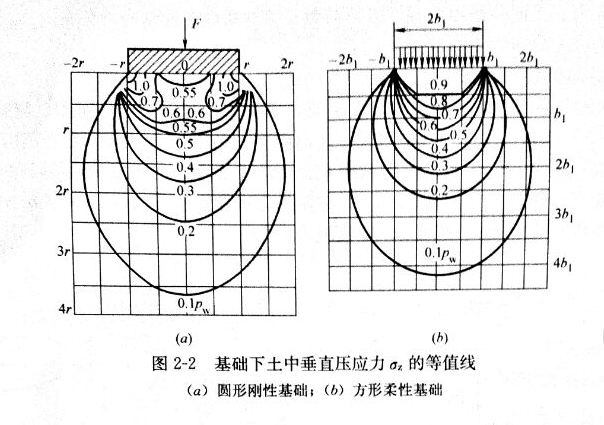

由圖2-2可以看出，方形和圓形荷載下，豎向應力在2倍邊長或直徑深度已衰減至10%，即通常認為獨立基礎（圓形基礎）的受荷區不超過基底下2倍基礎寬深度，相比條形基礎影響深度相對要淺。

3.大面積堆載

理論上，如在半無限體表面施加一集度為P的荷栽.則該半無限體內無限深處豎向應力在數值上等于P；由此可推論大面積荷載對地基變形的影響很大。

了解地基的應力分布有助于我們及時根據沉降觀測數據，分析判斷哪里會產生裂縫的原因，從而建議我們甲方和施工方及時的采取措施，進行建筑物加固。
