圖文結合介紹如何繪制沉降觀測點布置圖

我們布設沉降觀測點的時候，一般情況下是遵守建筑變形測量規范中的相關條文，也可以參照我們前面寫過的一篇沉降觀測點布設原則的文章。但是有的時候并非想象中那么的理想，有時候需要結合實際情況進行布設。下面我就結合我們自己的幾個沉降觀測項目進行說明

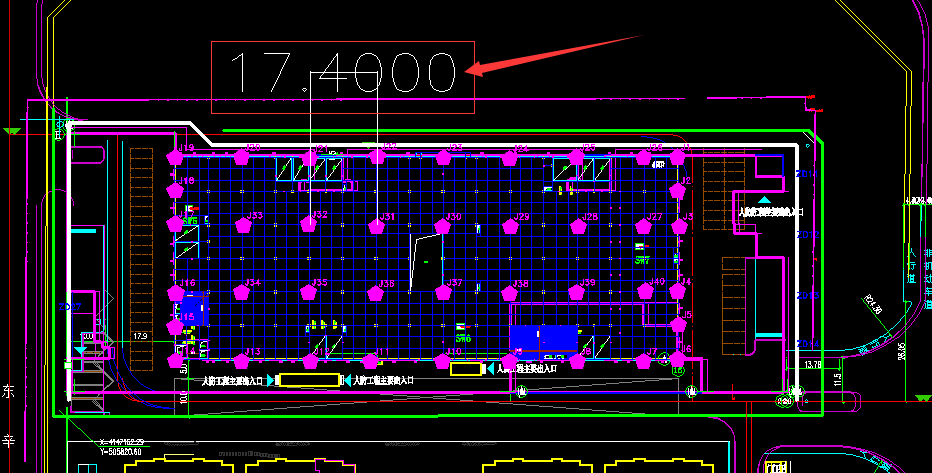

鴻發廣場一處商城的布點圖

如上圖所示，每?jī)蓚€(gè)柱子的大約間距是17.4米，這個時候我們就要考慮規范中這一條：建筑物的四角、核心筒四角、大轉角處及每隔10～20 m或每隔 2～3根柱基上；每隔2-3根柱子就可以布設，我們是每隔2根符合要求，這個項目均勻布設的目的也是為了對照差異沉降，布設點都是南北東西垂直，主要是為了對照沉降量，防止產生裂縫。

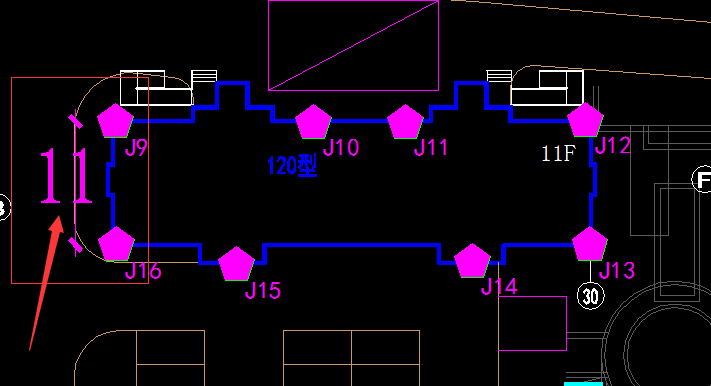

黃河佳苑一處住宅樓的布點圖

這個是最簡單的布設點位圖紙了，一般按照10-15米的間隔進行布設就可以，但是要考慮建筑物的承重結構在哪里，最好打在建筑物的承重結構上，這樣才有利于我們進行數據分析。上圖都是布設在了承重結構，且間距均勻，不超范圍，基本上可以反映建筑物的沉降規律。

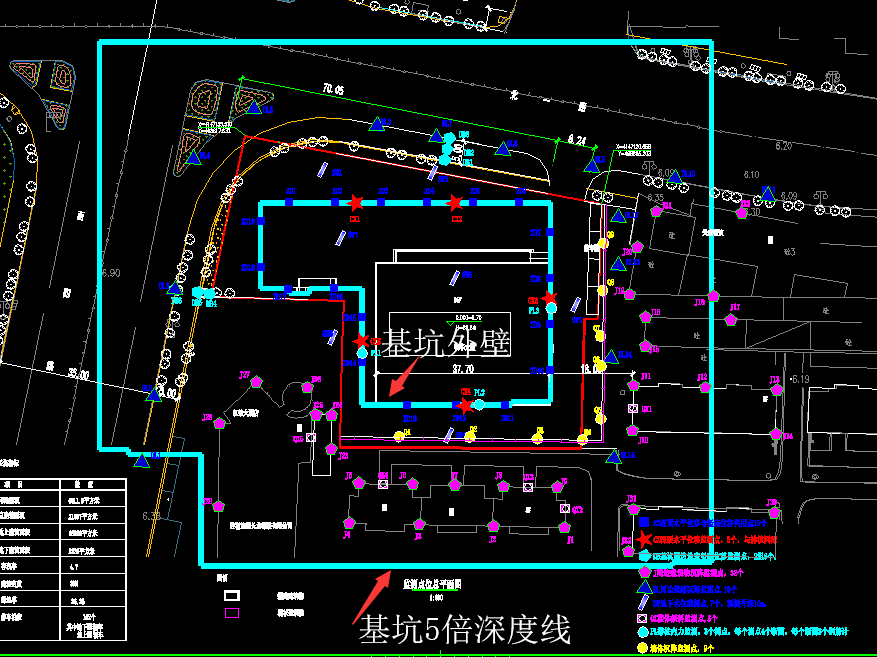

物化大廈基坑點位布設圖

基坑可能不同于簡單的沉降觀測，沉降觀測點主要是樁頂?shù)摹⒅車ㄖ锖蛧鷫Φ?、周邊道路的、周邊管線的等等。本次布設我們直接保守考慮，因?yàn)榛拥拈_(kāi)挖深度為7米，規范中要求為基坑外壁的基坑深度的3-5倍必須布設監測點，我們直接按5倍考慮，因此是基坑外壁出來35米范圍內的所有建筑物都要布設沉降觀測點，如上圖所示。布設的時候我們按照建筑物沉降觀測點布設原則來進行就可以。
