工程概況

某小區高層建筑于2008年建成由于附近存在建筑物基礎施工作業，導致地下水位發生變化，為了檢驗是否對小區高層建筑構成安全威脅，根據有關資料的查閱和現場勘探對5＃、6＃建筑物進行沉降監測。監測項目采用獨立高程系統，假定水準基點高程監測點沉降位移按照相對高程基準計算。為了使得數據成果具有對比性和可靠性，同時對該建筑物及其附近地面進行沉降監測工作。

方案設計

(1)沉降觀測點布設

沉降觀測點的布設是沉降觀測的基礎，變形觀測點的位置宜布設在觀測數據容易反饋的部位。總的布設原則是：從整體到局部，所布點位能夠從整體上控制，建筑物的沉降特性先在圖紙上規劃、設計然后再實地踏勘、對照、修改、確定。

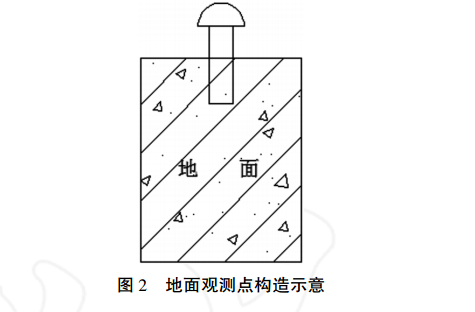

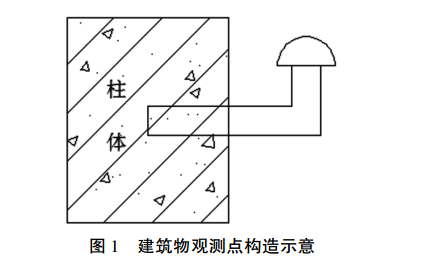

綜合考慮實際情況，觀測點埋設在建筑物主要承重結構上和地面代表性位置。觀測點標志用金屬水準標志，同類觀測點標志用統一型號制作，安放正直鑲接牢固，頂部高出標石面2mm~5mm，目標點埋設在柱體和地面上，觀測點示意如圖1、圖2所示。

(2)布網設計

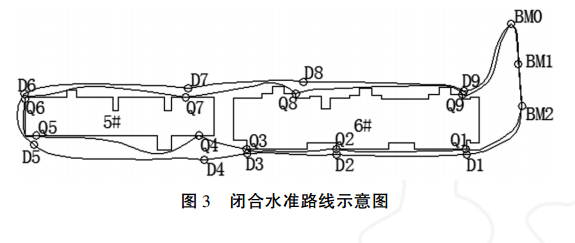

基準點必須選在變形區域影響范圍外，為了確保觀測成果的可靠性，建筑物的觀測基準點埋設至少3個。根據沉降觀測的具體要求和實際情況，在變形區影響范圍外設立了3個基準點，其編號分別為ＢＭ0、ＢＭ1、ＢＭ2。最后根據實地情況選取了ＢＭ0為工作基點，在建筑物主體結構上設立9個監測點，編號為Ｑ1－Ｑ9，建筑物路邊的地面上設立9個監測點，編號為Ｄ1－Ｄ9，組成兩個獨立閉合水準線路，如圖3所示。

觀測周期和精度要求

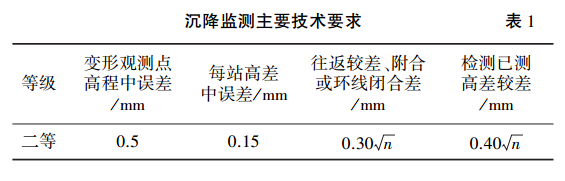

沉降觀測的觀測周期的確定應該能夠系統地反映所觀測建筑物沉降的變化過程并且不遺漏其變化時刻，根據實際情況和具體要求，沉降監測工作于2012年9月16日開始，每20天監測1次，共監測6次，采用徠卡ＤＮＡ03進行二等水準測量監測，該儀器經合法的檢定機構檢定為合格且在有效期內。在觀測時，要保證每一測站的視線長度不大于30ｍ、前后視距差小于1ｍ，而且任一測站上前后視距差累積小于5ｍ，沉降監測主要技術要求按表1執行。

沉降監測作業

確定水準控制網后，每次監測時都用固定的觀測線路進行水準測量，若非觀測點發生動搖，不得隨意改變觀測線路，若觀測點發生動搖，必須將新的點位進行修正后才可以使用。同時儀器的站點與轉點必須選在堅實、可靠、穩定的地方標記清晰牢固。進行實際操作后，選定儀器擺放的位置，做好標記，以后均放在此處進行觀測，形成固定的線路觀測。

監測時間均選擇在上午9:00~11:00期間，進行根據該地往年氣候資料，此時間段內天氣良好、微風，溫差變化不大成像清晰穩定保證了觀測條件的良好。根據沉降觀測的特點，采用假定高程的方法從ＢＭ0水準基點開始起測，按照所設計的水準路線圖和二等水準測量基本要求進行操作，采用徠卡ＤＮＡ03進行觀測，為了保證首期觀測數據的可靠性，連續兩天進行觀測，最終取兩組觀測數據的平均值作為首期觀測數據。作業時采取觀測人員固定，而且要保證總測站數為偶數，每次監測時沿同一路線方向在基本相同時間進行。每次進行觀測時奇數測站照準標尺分劃的順序?yàn)楹笠晿?biāo)尺－前視標尺－前視標尺－后視標尺，偶數測站照準標尺分劃的順序?yàn)榍耙晿?biāo)尺－后視標尺－后視標尺－前視標尺，按照上述操作可以有效消除系統誤差、大部分偶然誤差和粗差，從而保證觀測數據成果的可靠性，操作過程中，對建筑物監測點和地面監測點兩個獨立閉合水準路線進行同時觀測。這樣可節省大量時間，提高工作效率。

觀測數據處理與分析

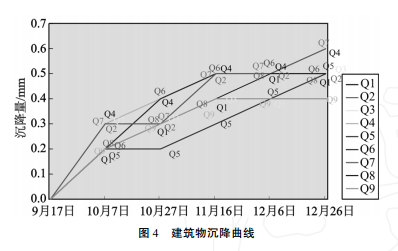

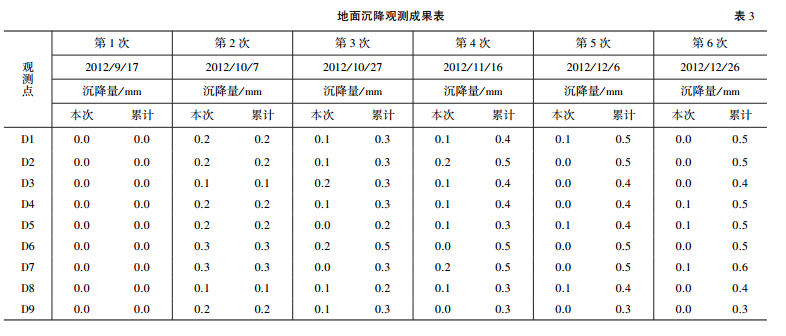

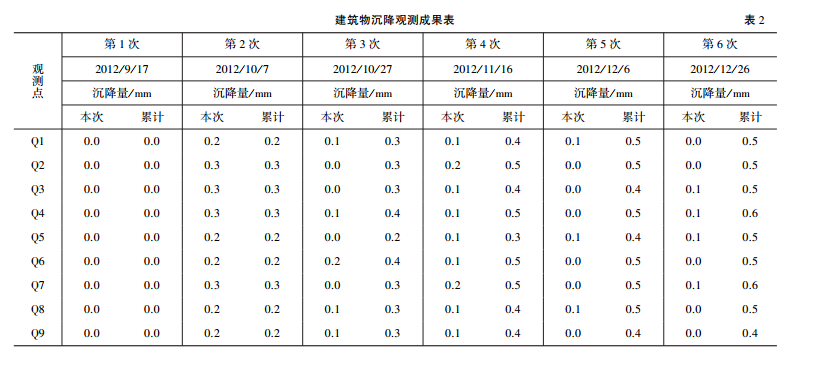

考慮到工程沉降觀測范圍較小，可不進行正常水準面不平行修正和重力異常的歸算修正。采用水準測量的閉合線路進行觀測在進行內業沉降觀測平差計算時，按«工程測量規范»ＧＢ50026－2007要求進行。通過對數據處理可得到各個觀測點的高程變化，整理后分別得到建筑物沉降觀測點成果表(表2)和地面沉降觀測點成果表(表3)。根據建筑物沉降觀測成果表，可繪制沉降量—時間曲線圖，如圖4所示。

地面沉降觀測數據中，第2期沉降數據的最大沉降量為0.3mm，第3、4期沉降數據的最大沉降量為0.2mm，第5、6期的最大沉降量為0.1mm，再分析建筑物的沉降觀測數據，可以看到2、3期沉降數據的最大沉降量為0.3mm，第3、4期沉降數據的最大沉降量為0.2mm，第5、6期的最大沉降量為0.1mm。從建筑物沉降觀測數據和地面沉降觀測數據進行對比分析，可以得到兩者之間的整體變化趨勢基本一致，這說明所得到的數據是可靠的。從建筑物的沉降曲線圖可以看到沉降最大量達到0.6mm，沉降最小量為0.4mm，各點的沉降差最大是0.2mm，根據分析均符合規范要求。沉降曲線圖中，曲線的總體走勢是前4期緩慢遞增后兩期過渡平穩，前4期數據說明建筑物受到影響，有微量下層現象，而后兩期數據比較平穩，說明建筑物漸漸趨于穩定，再從沉降速度來看，各個觀測點的沉降平均速率均小于規范規定的建筑物沉降穩定性標準0.04mm/d，于是得出結論此建筑物基礎沒有發生變形，漸趨于平穩。
