測斜儀的基本工作原理是基坑深部水平位移測試采用測斜儀，它可精確地測量沿垂直方向土層或圍護結構內部水平位移的工程測量?jī)x器。測斜儀分為活動式和固定式兩種，在基坑開挖支護監測中常用活動式測斜儀。活動式測斜儀按測頭傳感元件不同，又可細分為滑動電阻式、電阻片式、鋼弦式及伺服加速度計式四種。

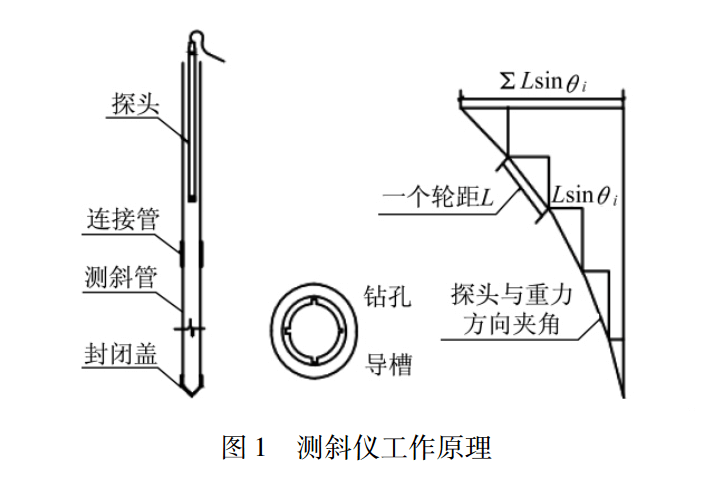

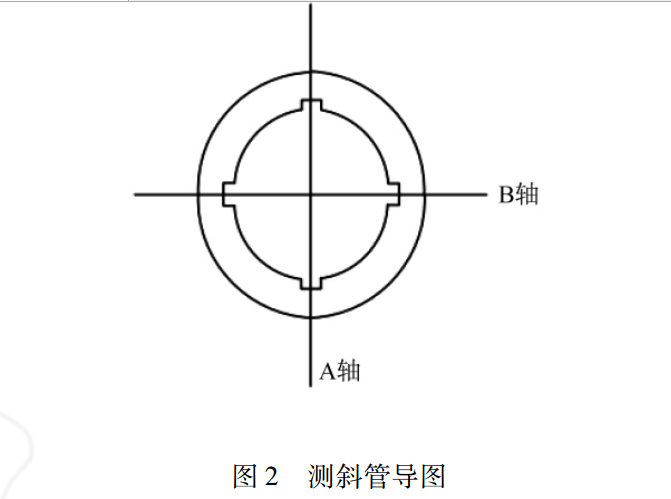

基坑變形觀測通常采用滑動式測斜儀，主要由測斜管、探頭、電纜和主機四部分組成。工程應用時，首先在土體(樁體)中預埋測斜管，土體(樁體)發生變形后，整個測斜管也產生相應變形，測斜探頭滑輪順槽逐點測試，從而可精確測出水平位移量。根據位移量的大小，做出預報，指導施工，測斜儀工作原理如圖1和圖2所示。

測斜儀的工作原理是量測儀器軸線與鉛垂線之間的夾角變化量，使用DMMforWindows程序進行分析，進而計算出巖(土)體不同高處的水平位移。

按測點的分段長度，分別求出不同高程處水平位移增量:

Δdi=∑L·sinθi

從測斜管底部測點開始逐漸累加，可以得出不同高程處的水平位移:

bi=∑Δdi

式中，Δdi為測量段內的水平位移增量;L為分段的長度，通常取0．5m，θi為軸線與鉛錘線的夾角;bi為自固定點的管底端以上i點處的位移;n為測孔分段數目，n=H/0．5，H為孔深。

利用測斜儀測讀的數據，進行位移，傾角的物理量測。水平位移計算公式如下:
